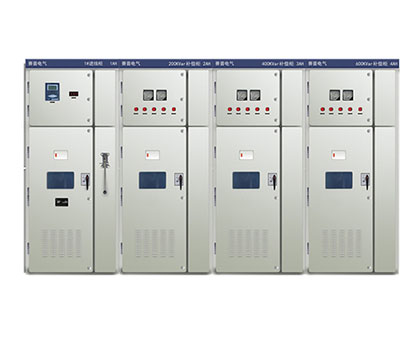

高低壓無功補償裝置
一 產品概述
電力工業是國民經濟的重要基礎產業，是現代社會生活的標志。十一五期間，國家把能源政策的重點放在“開發與節約并重，把節約放在優先地位”。在工業企業供電系統中，絕大部分用電設備（如感應電動機、變壓器、電抗器、電焊機等）為感性負荷，這些設備不僅需要從電力系統吸收有功功率，還要吸收無功功率以產生正常所需的交變磁場。然而在輸送有功功率一定的情況下，無功功率增大，將帶來以下許多不良的后果：
1 引起線路電流增大，使供電網絡中的功率損耗和電能損耗增大。
2 使供電網絡的電壓損失增大，影響負荷端的電壓質量。
3 使供配電設備的容量不能得到充分利用，降低了供電能力。
4 使發電機的輸出能力下降，發電設備效率降低，發電成本提高。
基于以上種種不良影響，從節約電能、改善變配電設備的利用情況和提高電能質量等方面考慮，都須設法減少負荷無功功率帶來的不利影響。為此，這種場合需要加裝無功功率補償設備。
二 基本功能
1 根據供電母線的電壓、無功需求或者功率因數情況，自動投切電容器組，跟蹤負荷的變化情況進行無功補償，從而提高功率因數，改善供電質量，降低電能損耗。
2 特殊設計兼顧濾波功能：隨著電力電子技術的廣泛應用，現代工礦企業的非線性負荷產生的高次諧波進入電力系統，引起供電電壓波形畸變，使電力設備損耗增加、溫度升高、絕緣老化、縮短設備壽命，對通訊系統產生干擾，對電子式保護裝置產生誤動，加大計量誤差，影響設備正常運行。同時高次諧波還可能因電容器組的配置不合理而造成系統諧波放大，甚至產生并聯諧振，損壞供用電設備，或者放大進入電容器組的諧波電流，使電容器組過載而發生故障。
針對這種情況，我們通過用戶提供的現場諧波資料，設計成無功補償兼濾波支路，補償無功功率，同時對諧波電流形成低阻抗通道，有效吸收高次諧波，使諧波降低到國家標準(GB/T14549-1993) 允許的范圍內，從而改善供電電能質量。

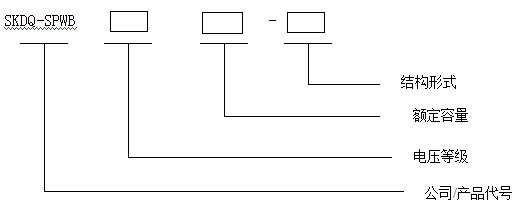

三 型號說明
四 適用范圍
SKDQ-SPWB系列可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。根據應用對象不同，SKDQ-SPWB系列的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。
