SKDQ-FMJD單相接地故障綜合管理系統
一 產品概述
我國6~35kV中壓系統主要采用中性點不接地或經消弧線圈接地的非有效接地方式，提高了中壓系統的供電可靠性。但另一方面，這種接地方式也給中壓輸配電系統帶來了一些問題，主要是單相接地時會引起弧光過電壓及諧振過電壓,導致事故跳閘率上升。因此，減小故障點的殘余電流，抑制間歇性弧光過電壓及諧振過電壓，對保證系統安全供電起到顯著的作用。特別對于較高倍數的間歇性弧光接地過電壓，如不能及時消除，可能造成避雷器熱崩潰、電纜放炮、電壓互感器故障、絕緣閃絡等各類事故，引發第二點接地造成危害較大的相間事故。
二 基本功能
1、全電壓錄波監測控制
在系統正常運行及發生故障時，可對系統的過電壓、低電壓、PT斷線、諧振、單相可恢復間隙性、不可恢復間隙性、穩態阻性、暫態阻性、金屬性接地過電壓及其諧波、電壓閃變、弧光過電壓、雷擊過電壓、操作過電壓等穩態、暫態沖擊進行實時監測、實時連續記錄、報警，供用戶分析系統的工作狀態及判斷故障原因。
2、抑制弧光過電壓
以工頻熄弧理論為導向，單相接地時接地點有電弧電流，擊穿過程是熱游離過程，靠的是電流維持弧光通道，當半個周波以后電流過零時，弧光熄滅，接地點消失。當電壓再次達到負幅值(-Um)，空氣恢復電壓低于該值時，有可能再次使弧光重燃，又一次出現弧光接地過電壓。接地故障管理系統植入了自巡航多種方式限制接地點故障電流的功能，從而有效的抑制弧光過電壓的產生。
3、有效的故障處理
當系統發生單相接地故障時，在某種情況下無法抑制弧光時，根據單相接地故障的性質及負載的重要程度，再采用不同的工作方式，讓消弧線圈和觸點消弧、電阻接地、不接地互相配合，互相保護，有效消除弧光過電壓，解決單相接地故障。具體根據用電企業的實際情況進行方案設計。
4、快速準確的故障測距定位
主控制器采用工業計算機嵌入DSP技術、交流模擬信號數字傳輸技術，當系統發生單相接地故障時，主控制器能在20ms時間內作出響應，觸發智能開關導通。通過中性點發出可控脈沖電流，瞬時放大故障點接地電流信號，該接地電流可控，信號強，故障測距定位終端采集器，采用高精度傳感器為進一步提高故障定位準確率,且智能開關導通時間為工頻首半波，采用了相位原理，對原系統無影響。
5、 互聯集控系統
首開電氣研發了基于跨平臺技術的電力監控系統軟件，基于可組態的通訊前置機等產品，提供配網監控的整體解決方案。
該系統方案具有成熟化、模塊化、監控軟件和聯網采集產品自主研發的特點，易于實施和擴展，易于根據客戶的需求定制化調整，并具有很強的性價比特點。

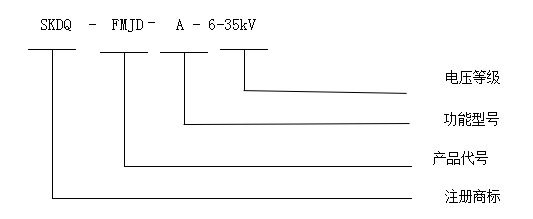

三 型號說明
四 適用范圍
產品應用于發電、輸電、變電、配電系統，適用于電力系統6-66kV電壓等級，是保護發電機、變壓器、電容器、電纜、電弧爐等電力重要設備絕緣的理想接地故障管理設備,裝置可安裝在主變、發電機中性點也可安裝在母線，裝置可采用多種結構設計。
