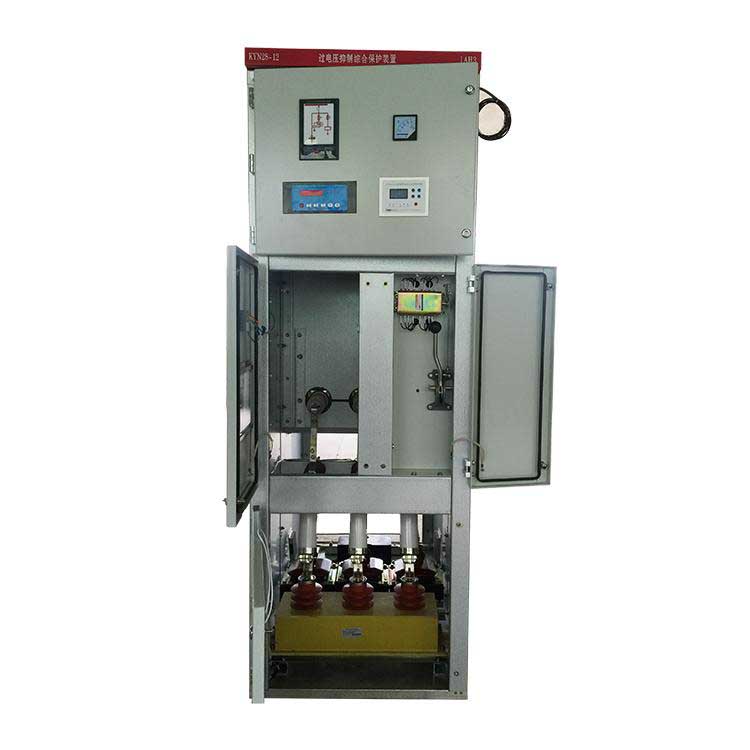

過電壓抑制綜合保護柜
一 、產品概述
我國3~35kV系統存在如下幾種過電壓：斷路器開閉動作過程產生的操作過電壓、單相接地時產生的弧光過電壓和雷擊時產生的大氣過電壓、諧振過電壓等。目前尚無針對這些過電壓的完整保護方案，經常會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中裝設的過電壓保護器產品的性能有關系外，系統本身的復雜性對過電壓有著重要的影響，對于不同的系統，使用過電壓保護產品時需要考慮系統輸電線路的類型、輸配電線路的網絡結構、負載的性質和系統的接地方式等。
(產品一次系統圖）
二 、基本功能
1、 采用本公司研制的專用過電壓抑制保護裝置（SKDQ-G）專有技術，能夠抑制過電壓尖峰，該裝置采用動態電阻氧化鋅閥片，能夠很大程度降低殘壓值，并且能夠消除系統過電壓時所產生的大量能量，有效的保證了裝置的自身安全，并且采用了特有的技術，可同時消除系統中的諧振過電壓、斷線過電壓、弧光過電壓等。
2、 采用了本公司專有的 “SK-FU”技術，能與系統中的過電壓保護器及消弧裝置等配合使用，更加完善了系統中各種過電壓保護器的安全問題，并進一步優化了系統運行，可以更好的消除系統系統過電壓保護死去。
3、 還采用了本公司專有的“SKDQ-ZK”智能開關技術，從而能根本的解決系統單相接地、諧振等因素而造成PT燒毀事故、有效的保證了電力系統的保護、測量事故的發生。
4、使用了本公司特有的“SKDQ微機綜合測控裝置”，能夠?qū)⑾到y(tǒng)中的PT斷線，過電壓、低電壓、失壓、諧振等事故進行準確的判斷處理。

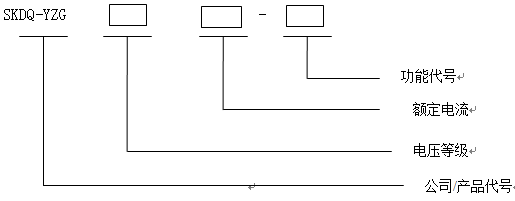

三、型號說明
四、 適用范圍
適用3-35kV電壓等級的配電系統，中性點采用不接地、諧振接地、電阻、直接接地。并可替代電壓互感器柜、專用避雷器柜。
